三光中走絲線切割機床介紹

三光慢走絲是在1994年與日本沙迪克合資時引進吸收日本沙迪克技術研制的產品，其機械及電氣部分沿用了日本沙迪克技術，內部機械結構及主要電氣借用了沙迪克機床結構，因此具有日本沙迪克技術基礎。2004年前的機臺都是命名為沙迪克三光慢走絲線切割機床。三光原名蘇州第三光學廠，國企，成立于1966年，1968年開始研制線切割機床，快，中走絲國內較早，品牌較高的線切割設備生產商。2004年與沙迪克分離，引進牧野放電技術，全應用于新機型。三光原慢走絲技術，全轉型應用于三光中走絲，在慢走絲平臺上開發中走絲，相應中走絲線切割技術，達到國內優秀水平。

蘇州三光的技術

 1：搭載先進的專利節能綠色脈沖電源，輕松實現低損耗（加工10萬平方毫米電極絲損耗低于0.005mm）、高速加工、低粗糙度的加工；

02：三光中走絲配備AC交流伺服電機及驅動器，實現更為高效的位移速度，更是三光中走絲多次切割精準度最基本的保障；

03：通過變頻器實現軟換向，提高三光中走絲運絲機構使用壽命，消除換向時的噪音，變頻技術更有助于降低多次切割的表面粗糙度；

04：全新開發的控制系統，搭載了多次切割技術和已獲國家專利的新型脈沖電源，既大幅度提高了加工速度又獲得令人滿意的表面粗糙度；

05：控制柜PCB板采用波峰焊機焊接，并通過靜態測試儀檢測和模擬器動態檢測，經過40攝氏度環境中長時間高溫老化測試品質更加可靠；

06：豐富的數據交換接口，可通過USB及LAN與外設交換數據；Windows XP操作系統，穩定可靠操作便捷；

07：蘇三光中走絲新電源節能80%；最佳表面粗糙度Ra≤1.0μm；搭載獨創HIC電源技術，輕松實現高達200mm2/min的加工，較以往產品提高20%；

08：三光中走絲高品位標準，核心部件全部進口，并運用多種專利技術使機床精度及定位精度更高，保持性更長，多次切割的精度更準確；

09：整體式立柱主機采用三維實體造型設計，經過有限元受力分析確保足夠的剛性。選用高強度樹脂砂鑄件，整體設計成大厚壁箱型鑄件；

10：新型專利雙向恒張力機構，即使鉬絲高速移動過程中出現微小抖動，也能通過提供實時的調節，獲得理想的加工精度和粗糙度；

11：通過日本OKUMA五面體龍門加工，確保機床關鍵部件的精度。身內部設計若干從上到下分隔的筋板，使床身具有足夠的剛性和強度；

12：采用進交流服系統，實現螺距補償，高精密直線導軌、滾珠絲杠大幅度提高定位精度。整機精度在多年使用后也可通過數控補償來獲得；

13：雙泵水處理系統結合高精度濾芯和環保水劑工作液，使工作液使用壽命更長，環境更環保。同時噴流更均勻，切割質量得到大幅度提高；

14：新型開閉轉換式導絲嘴可吸收加工中電極絲的微量抖動，既保證了加工精度又解決了導絲嘴穿絲繁瑣的難題，即使錐度加工也無需拆卸；

蘇三光中走絲升級之路：

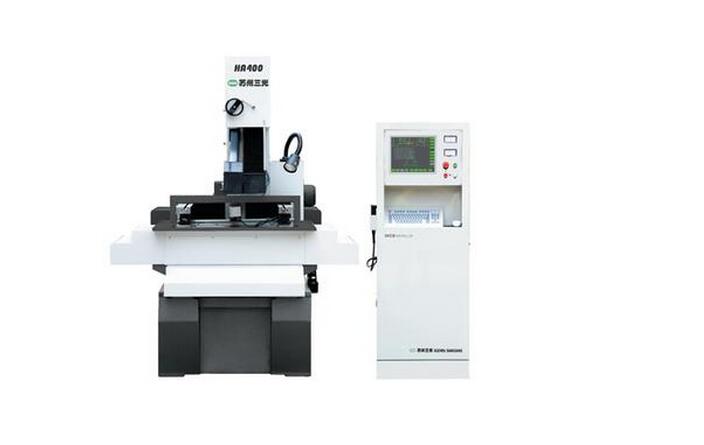

第一代三光中走絲：命名為HA400，2005年出廠，國內唯一一家生產的伺服中走絲；掿載的平臺為MS-DOS系統，當時國內還沒有任何伺服線切割，三光以自己獨創的技術，打開了中國伺服機之路。配的電控箱為SKD1；

第二代中走絲，2006年，依然保持了原機型，在電控部分做了更改；配電控部分SKD2電控箱。臺灣工控機，機臺穩定性能進一步提升。切割速度由原業的120mm/min提升到160mm/min；電源技術也提升了一個檔次；

第三代中走絲，2007年保持了原機型，在電控部分做了更改；配電控部分SKD3控箱。臺灣工控機，機臺穩定性能進一步提升。切割速度由原業的120mm/min提升到160mm/min；電源技術也提升了一個檔次；

第四代中走絲；2008年，搭載的WINXP系統的中走絲，第一臺銷售給了廣州的華中數控公司；配的電控部份為SKD3電控箱。

增加了AB盒電源功能，把三光慢走絲的技術改進到了中走絲，達到同期中走絲線切割行業的頂尖水平；切割速度達到最快200mm/min；因增加了AB盒電源功能，粗加工中用A盒大電流加工，精加工用B盒小電源加工，光潔度達到同期歷史較高水平，Ra值更是達到了慢絲水平，高達Ra1.0的高度，在市場中反響非同一般，也為蘇州三光這個品牌立下了汗馬功勞。

第五代三光機；2015年推出市場；在原有的三光機基礎上做出的升級機臺，命名為HAxxxU,即Update，三光中走絲升級版。改良原有機型外觀；獲得中國外觀專利技術；引進慢走絲（牧野）電源技術；中走絲線切割系統跟慢走絲系統高度重合，直接加裝803電路板，與慢走絲共用，進一步引領伺服機源流。最高切割速度達到300mm/min；光潔度達到Ra0.6，完全達到慢走絲修二水平。2015-2016年，在試用了N多品牌及相應的對比下，廣東市場內各品牌大公司幾乎全選用了三光機；

深圳長盈精密公司，共用三光中走絲140多臺，主要做手機治具類；BYD2015年共計提貨40多臺，全用于生產加工汽車車身模具；各中小型企業老板在試用其它品牌中走絲達不到要求后，再次選擇三光中走絲，2016年，三光中走絲總出貨量達到600臺左右，達到同期歷史新高。

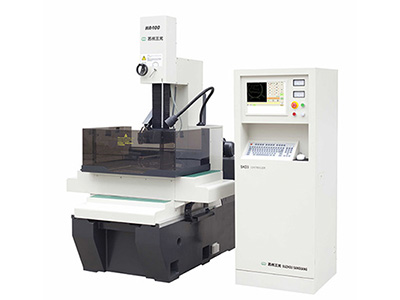

第6代三光中走絲，HB400機型，更是歷史性產品；三光科技自主研發的HB400伺服系統中走絲線切割機床喜獲具影響力設計獎項—iF設計獎！

性能全面革新的新一代數控伺服系統中走絲線切割機HB400，完美的一體化設計，全面滿足中走絲 新國家標準（JB/T11999.1-2014）

挑戰中走絲極限，成就巔峰性能！

※  最佳表面粗糙度低于Ra0.6μm

※   最大效率突破300mm²/min

※  獨創的無電解電源技術

四軸全伺服，目前行業線切割機臺，還沒哪一家能做到四軸全伺服數控。

蘇三光產品規格

目前：

HA320 320*250

HA400 400*320

HA500 500*400

HA630 630*500

HA800 800*630

HA1000  1000*800

HA1200 1200*1000

HA1600 1600*1200

以上第四代產品已經停產；

第五代產品；全系統升級版，產品在原有的技術基礎上做出了升級，精度，效率，高潔度進一步提升；行程規格跟原有機型一樣；斜度有由來的6度、增加到12度。光潔度由Ra1.0提升到Ra0.6；HA400U前絲桿導軌為上銀品牌，日本三菱伺服電機；HA500U后面，全采用德國力視樂品牌絲桿導軌；長期穩定保持精度；

第6代產品；HB400，目前只有些一款型號；

產品特色：五軸鏈接，四全全伺服驅動；采用慢走絲斜度頭設計；WIN7平臺一體機設計，配HSQ2系統；完全達到慢走絲水平；2017年8月份會推出HB600機型；目前只有此規格；

※HB400設備參數

機床本體

工作臺行程        400mm*300mm

電極絲直徑        ∅0.1-0.25mm

運絲速度           1.18-11.8m/s

機床重量           凈重2000㎏/毛重2200㎏

主機外形尺寸     長1560mm*寬1650mm*高2050mm

工件

最大切割厚度      300mm

最大切割錐度      20º/mm

最大工件尺寸      592mm*420mm*高300mm

最大工件重量      500㎏

工作液箱

過濾精度           0.01mm

容量                130L

加工方式           多重過濾系統

脈沖電源

最大切割速度       ≥300㎜²/㏕

最佳表面粗糙度     Ra≤0.6μm

最大電流            12A

數控系統

硬件配置        工業控制計算機、液晶彩色顯示器、進口交流伺服系統、進口變頻器等

通訊接口        具有USB和RJ45接口，通過LAN和U盤與外部交換數據

工作代碼        國際標準ISO代碼進行程序控制

控制軸數        四軸四聯動，四軸均可實現螺距補償

界面語言        中文或英文

手動控制        標配

鈦合金加工     標配

Z軸電動升降   標配

鋁加工電源     選配

動力電源

電源            3-380V±10%   50±1HZ

環境溫度      10-35℃

消耗功率      1.2KVA
